概述：

GCK低壓抽出式開關柜適用于額定工作電壓380V,交流三相四線，三相五線制系統, 作為電力系統發電廠，變電站，工礦企業和高層建筑中受電，饋電，無功率補償，電能計量，照明及電動機集中控制之用。

本產品符合GB7251《低壓成套開關設備和控制設備》，IEC439.1-1992標準。

用途與特點：

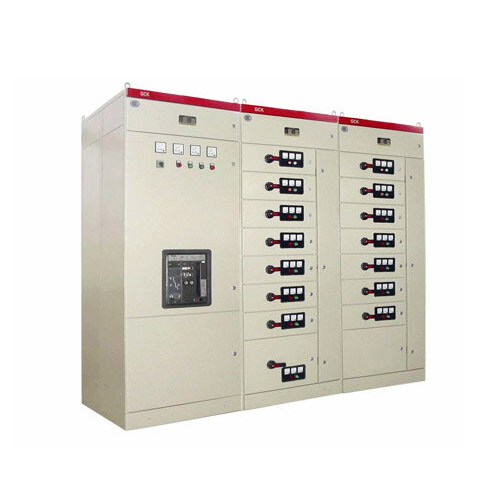

GCK低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MMC)二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流50Hz，工作電壓至660V、工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明燈配電設備的電能轉換，分配控制之用。

本系列產品具有分斷能力高，動熱穩定性好，結構先進合理，電氣方案切合實際，系列性，通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，運行可靠，維護方便等優點。

技術參數：

額定絕緣電壓：交流660V，交流1000V

額定工作電壓：交流 380 V ，交流660 V

額定頻率：50Hz

饋電電路電流：3150A

抽屜回路電流：3150A

控制電機容量：320KW

水平母線峰值耐受電流(0.1S)：63KA、105KA、176KA

水平母線短時耐受電流(1S）：30 KA、50 KA、80 KA、100 KA

垂直母線峰值耐受電流(0.1S）：63 KA、105 KA

垂直母線短時耐受電流（1S）：30 KA、50 KA

額定工頻耐受電壓（1min）：2500V

二次工頻耐受電壓（1min）：2500V

防護等級：IP30、IP40
